DreamBoards DreamHAT+

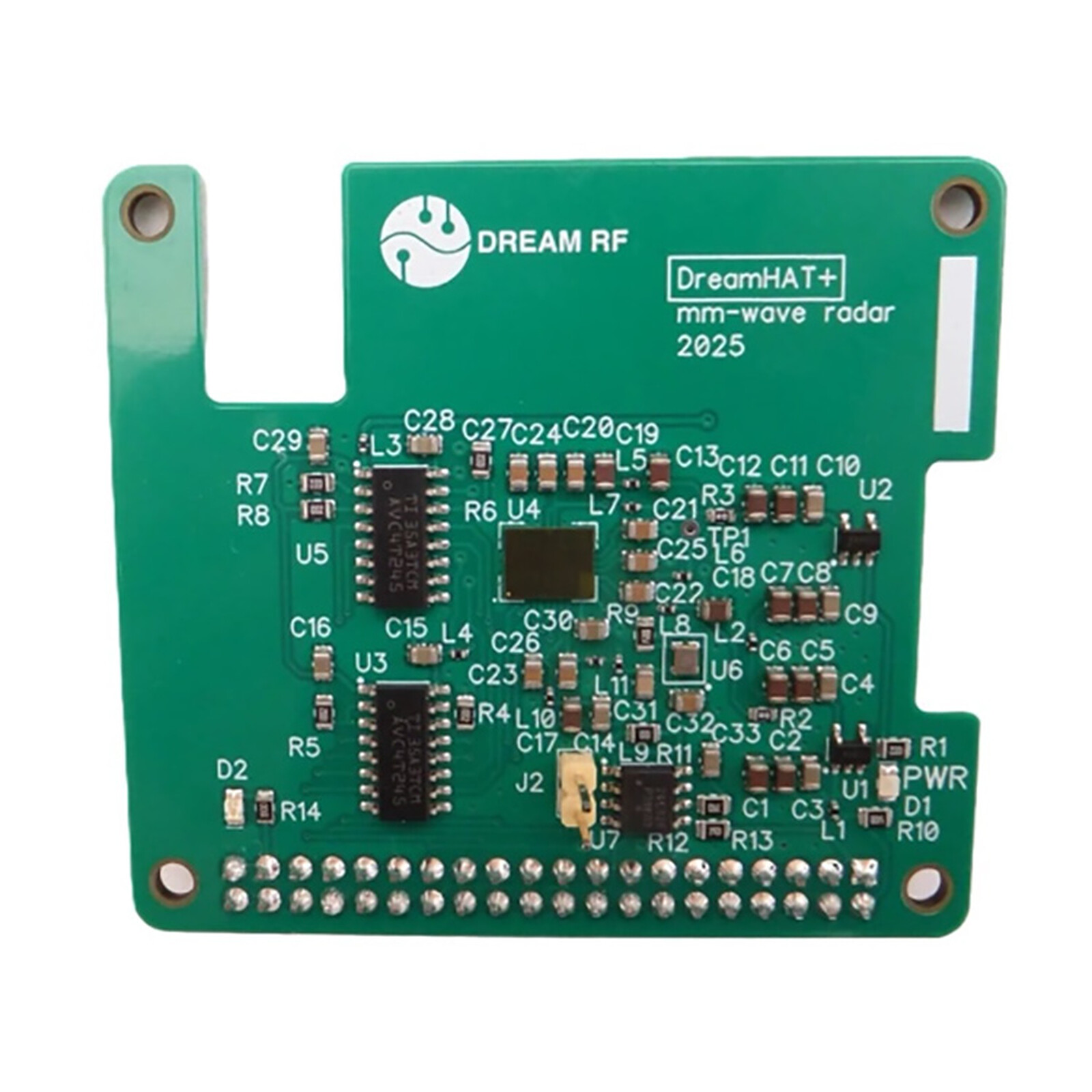

Le DreamHAT+ transforme un Raspberry Pi 4 ou Raspberry Pi 5 en une véritable plateforme de détection radar grâce à sa technologie à ondes millimétriques 60 GHz. Conforme au standard HAT+, ce module s'appuie sur la puce Infineon BGT60TR13C pour détecter les mouvements, suivre des objets, reconnaître des gestes ou mesurer une présence avec une précision remarquable, même dans des environnements où les caméras sont limitées par l'obscurité, la fumée ou le brouillard. Son interface SPI, sa bibliothèque Python open source et ses nombreux exemples de projets permettent une prise en main rapide, aussi bien pour les makers que pour les développeurs, les enseignants ou les ingénieurs. Le DreamHAT+ constitue ainsi une solution idéale pour les projets de robotique, de domotique, de surveillance, de recherche ou de traitement du signal nécessitant une détection fiable, rapide et respectueuse de la vie privée.

Caractéristiques techniques :


• Module radar HAT+ pour Raspberry Pi 4 Model B et Raspberry Pi 5
• Conforme à la spécification Raspberry Pi HAT+
• Puce radar Infineon BGT60TR13C
• Technologie radar FMCW (Frequency Modulated Continuous Wave)
• Radar à ondes millimétriques 60 GHz
• Fréquence de fonctionnement : 58 à 63,5 GHz
• Bande passante de transmission : 5 GHz
• 1 antenne émettrice (TX) intégrée
• 3 antennes réceptrices (RX) intégrées
• Gain maximal des antennes : 5 dBi
• Portée de détection : 0,1 à 15 mètres
• Résolution de distance : 3 cm
• Champ de vision : 40° à l'horizontale
• Champ de vision : 65° à la verticale
• Convertisseur ADC 12 bits
• 3 canaux ADC
• Fréquence d'échantillonnage : 4 MS/s
• Puissance d'émission : < 10 mW
• EIRP : < 15 dBm
• Interface SPI via le connecteur GPIO
• Traitement et visualisation des données en temps réel
• Bibliothèque Python open source
• Exemples de projets fournis (Range-Doppler, suivi XY, Doppler-Azimuth, traitement hors ligne)
• Image Raspberry Pi OS préconfigurée disponible
• LED d'alimentation et d'activité
• Consommation typique : environ 0,5 W
• Compatible avec le refroidisseur actif du Raspberry Pi 5
• Livré avec entretoises de 25 mm, header d'extension et vis de montage
• Applications : reconnaissance de gestes, détection de présence, suivi de mouvement, robotique, domotique, surveillance, recherche, monitoring industriel.
